一、高爐煤氣為什么要使用天禹智控氣體分析儀
天禹智控高爐煤氣分析儀可以在線檢測高爐煤氣中CO、CO2、CH4、H2、O2、CnHm的含量及熱值計算，每一個周期自動向高爐控制中心提供一組準確、可靠的高爐煤氣中各組份的百分含量。通過計算CO2/(CO+CO2)的比值來判斷煤氣利用率，控制焦煤比，一般在焦炭負荷不變的情況下比價降低，說明煤氣利用率降低，預示著高爐轉涼；通過觀察H2的含量判斷風口中小套高壓水及爐身冷卻壁常壓水是否漏水，如果H2值增加，說明存在漏水，為防止爆炸，需盡快解決；通過對N2含量的檢測，可推測出高爐的泄漏率。一般采樣點選在重力除塵器后，布袋除塵前的煤氣水平管道上。由于天禹智控高爐煤氣分析儀擁有諸多技術優勢，提高了測量的響應時間，保證了測量數據的可靠性。還有，分析儀表可以幫助測量熱風爐出口的O2含量，優化高爐燃燒，提高產品質量。
另外，為了提高煉鐵的經濟性，降低成本，國內許多高爐采用噴煙煤或參噴煙煤完成煉鐵工藝。由于煙煤揮發性和可燃性比較高，在磨煤機磨煤時，進入過多的氧氣易引起爆炸，所以在磨煤機前的熱風管道上以及磨煤機之后的布袋除塵器之后都要檢測氧的含量，若氧含量過高，則要報警。在煤粉倉中，還要檢測CO的含量，當CO含量過高時，需要及時沖氮，防止事故發生。
在高爐噴煤的應用中，天禹智控高爐煤氣分析儀有很好的應用。比如磨煤機出口，煤粉倉等，由于含塵量非常大，激光的透光率會受到很大的影響，從而使得測量效果變差。這個時候只能采用傳統抽取式分析儀來測量。
在鋼鐵行業中，天禹智控憑借其齊全的產品線，可以提供完全的解決方案。
二、天禹智控高爐煤氣分析儀產品簡介
|
測量指標 |
CO、CO2、CH4、H2、O2、CnHm（可以任意選擇1-6種組分）的濃度，熱值顯示 |
|
測量方法 |
CO、CO2、CH4、CnHm ：NDIR非分光紅外 H2：TCD熱導， O2：ECD電化學 |
|
量程 |
CO：0-50%/0~2000ppm，CO2：0-30% ，CH4：0-5%，H2：0-10%，O2：0-25%，CnHm：0-5% （量程可根據用戶實際需求配置） |
|
分辨率 |
CO、CO2、CH4、H2、O2、CnHm：0.01% |
|
精度 |
CO、CO2、CH4、CnHm：≤±1%FS H2、O2：≤±2%FS |
|
重復性誤差 |
CO、CO2、CH4、H2、O2、CnHm：≤1% |
|
最佳流量 |
0.7~ 1.2 L/min |
|
進氣壓力 |
2KPa~ 50KPa |
|
樣氣要求 |
無塵、無水、無油 |
|
響應時間 |
T90＜10s（NDIR） |
|
信號輸出 |
4-20mA模擬輸出/RS-232/RS-485 |
|
工作電源 |
220V |

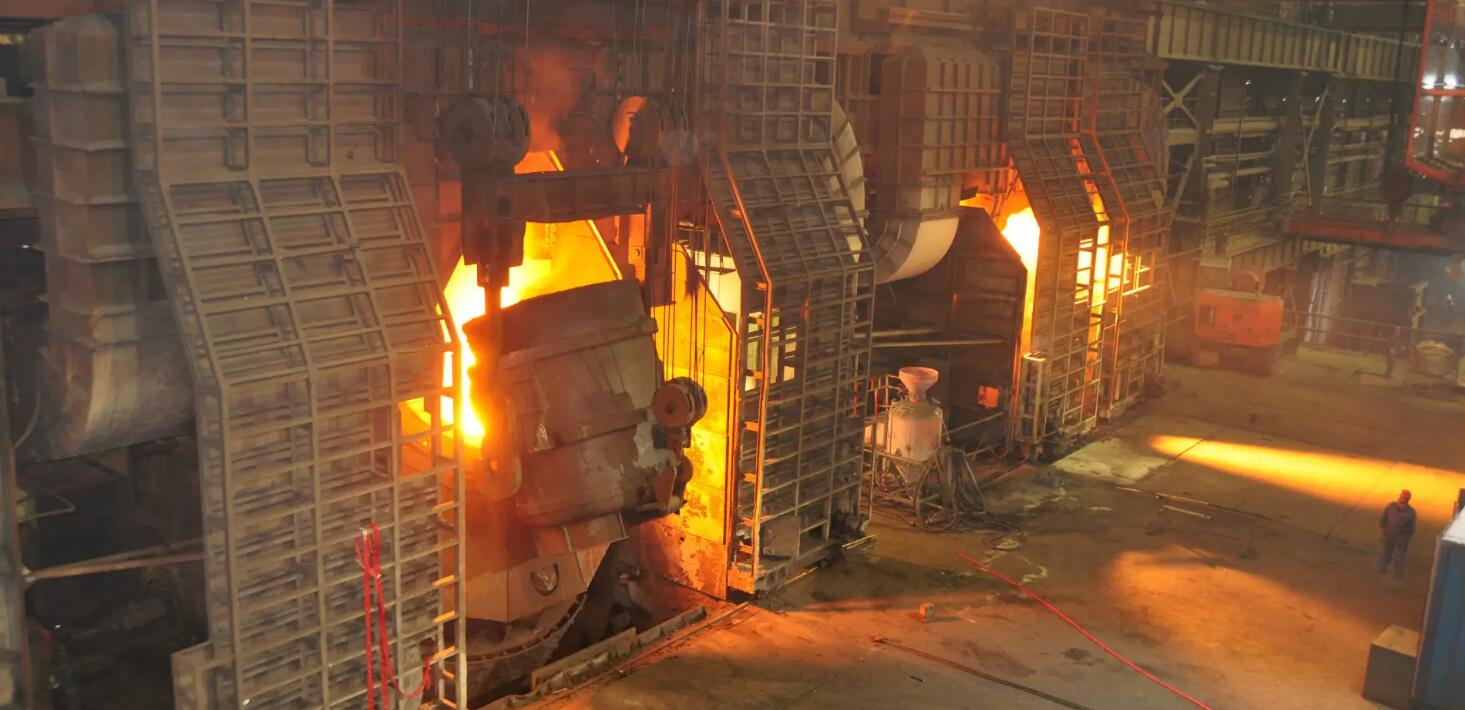

四、天禹智控高爐煤氣分析儀應用領域
咨詢電話：027-8795 5899
134 6997 0286
咨詢QQ ：692922878
在線煤氣分析系統 TY-8300
TY-8300型煤氣在線分析系統是天禹智控自主研發新型在線監測系統，該產品基于非分光紅外（NDIR）氣體分析技術、長壽命電化學傳感技術以及基于MEMS的熱導技術，可同時在線測量煤氣的熱值，以及CO、CO2、CH4、H2、O2、CnHm等氣體的體積濃度。預處理系統采用冷干法設計，關鍵部件采用原裝進口，可根據現場不同的工況條件，為客戶定制解決方案，保證分析系統的可靠運行。
在線紅外煤氣分析儀 TY-6330
在線紅外煤氣熱值儀TY-6330采用自主知識產權的NDIR非分光紅外技術和基于MEMS的TCD熱導技術，主要用于測量各種煤氣、生物燃氣中的CO、CO2、CH4、H2、O2、CnHm?等六種氣體體積濃度及熱值。
在線式多氣體檢測報警儀（帶顯示報警） TY-7200
采用進口催化燃燒傳感器和微控制器技術，帶2.5寸高清彩屏實時顯示，帶聲光+視覺報警，現場多種氣體濃度 24 小時連續在線監測及溫濕度的測量，適用于各種環境中的可燃氣體濃度檢測，響應速度快，測量精度高，穩定性和重復性好，整機性能居國內領先水平。儀器具有多種超強的電路保護功能，可防止錯接電源、反接電源、電源短路、電源不穩、電源與信號錯解等，導致的儀器損壞。
在線式單一氣體檢測報警器（帶顯示帶報警） TY-7200
采用進口催化燃燒傳感器和微控制器技術，帶1.7寸高清彩屏顯示，帶聲光+視覺報警，適用于各種環境中的可燃氣體濃度檢測，響應速度快，測量精度高，穩定性和重復性好，整機性能居國內領先水平。
煤氣發生爐氣體分析系統 TY-8000EX
天禹智控的TY-8000EX煤氣發生爐氣體分析系統，是為了減少燃氣排放污染，提高燃燒效率,回收顯熱，提高產品質量等目的而專門設計的分析系統，由于焦?fàn)t爐氣、煙道氣、干熄焦氣、煤氣發生爐爐氣、熱風爐爐氣等測檢點都不同程度地含有焦油、粉塵、低沸點有機物、H2S等硫物或水汽，具有高粘度、易結晶、有腐蝕性等特點，故氣體成份復雜，易造成分析系統堵塞、腐蝕。我們采用多種新技術針對性設計的該系統具有、抗腐蝕、無堵塞、取樣真實、響應快、分析精度高、配置和選型等諸多特色。
焦?fàn)t煤氣O2分析成套系統 TY-8000EX
天禹智控TY-8000EX焦?fàn)t煤氣分析系在煉焦工藝中，電捕焦前端或后端采用專用型防爆分析系統，由防爆型分析儀、氣體采樣、預處理組成。氣體的取樣采用我公司具有先進技術的專用取樣探頭，采用蒸汽拌熱方式，使焦油、苯等凝結物被蒸汽高溫氣化，再經水洗分離，實現了取樣預處理系統的低維護和安全運行。本方案很好的解決了焦?fàn)t煤氣中焦油、苯類、粉塵等給取樣帶來的麻煩，解決了危險場合氣體濃度的分析，保證了現場設備的安全運行。
原位式激光氣體分析系統
天禹智控的激光過程氣體分析系統的測量探頭由發射單元和接收單元組成,發射單元由人機界面、激光器驅動模塊、中央處理模塊、半導體激光器和精密光學元件等器件組成;接收單元由光電傳感器、信號處理模塊、電源模塊和精密光學元件等部分組成;吹掃單元由過濾器、減壓閥和穩流裝置等組成;正壓控制模塊采用隔爆設計,內置壓力傳感、信號處理、電源控制和信息顯示等模塊。
煤粉倉一氧化碳濃度在線監測系統
天禹智控的煤粉制備濃度監測系統，它的結構主要包括儀表柜,反吹箱和取樣探頭。在儀表柜內隔膜抽氣泵的工作下,工藝管道中的煙氣被分離,一部分樣氣進入取樣探頭,經由取樣管道進入儀表柜內。在氣水過濾裝置中除去樣氣中的水份和微小塵粒子。在抽氣泵的帶動下,樣氣進入氣體干燥器中進行冷凝脫水,進一步除去樣氣中的水份。冷凝水經由蠕動泵排出,樣氣由抽氣泵出口再經過三通手動閥、轉子流量計進入分析儀表中進行分析。
水泥窯尾氣體分析系統
水泥窯是工業爐窯的耗能大戶，對干法旋轉窯的窯尾、分解爐及預熱器的出口等煙氣的氣體成份進行分析，可以優化熟料質量、節能減排，以實現生產的優化控制，窯尾煙氣的溫度高達1200℃，粉塵含量高達2000g/m3,而且含有二氧化硫腐蝕性氣體，是技術難度的取樣分析對象，天禹智控的水泥窯尾氣體分析系統，成功的解決了這一艱巨的取樣分析難題。
電石爐爐氣成分及熱值在線監測系統
采用天禹智控自主知識產權的五組分紅外煤氣分析儀，用于在線分析電石爐煤氣中CO、H2、CO2、O2、CH4等氣體的濃度和熱值；針對密閉電石爐的爐氣進行凈化處理，保證系統長期穩定、可靠、準確、連續正常的工作，功能完善。
垃圾焚燒固定污染源煙氣排放連續監測系統
垃圾焚燒固定源煙氣排放連續監測系統是我公司針對國內外生活垃圾焚燒、危廢固廢焚燒、醫療廢棄物焚燒、污泥焚燒、生物質鍋爐等多種場合的固定污染源煙氣與工業控制現場在線氣體分析自主研發的一款氣體分析系統產品。可同時監測排放氣體中的SO2、NOx（NO、NO2）、CO、CO2、CH4、O2等多種組分，且可根據用戶需求擴展其它組分，如NH3、SO3、N2O、多種VOCs等。本產品準確度高、監測范圍廣，軟件功能豐富，高度集成化，極大地縮小維護成本與系統成本。
生物質氣在線分析系統 TY-8600
TY-8600型生物質氣在線分析系統是天禹智控自主研發新型在線監測系統，該產品基于非分光紅外（NDIR）氣體分析技術、長壽命電化學傳感技術以及基于MEMS的熱導技術，可同時在線測量煤氣的熱值，以及CO、CO2、CH4、H2、O2、CnHm等氣體的體積濃度。預處理系統采用冷干法設計，關鍵部件采用原裝進口，可根據現場不同的工況條件，為客戶定制解決方案，保證分析系統的可靠運行。
正壓防爆在線分析系統 TY-8300EX
TY-8300EX型正壓防爆在線分析系統是天禹智控自主研發新型在線監測系統，該產品基于非分光紅外（NDIR）氣體分析技術、長壽命電化學傳感技術以及基于MEMS的熱導技術，可同時在線測量煤氣的熱值，以及CO、CO2、CH4、H2、O2、CnHm等氣體的體積濃度。預處理系統采用冷干法設計，關鍵部件采用原裝進口，可根據現場不同的工況條件，為客戶定制解決方案，保證分析系統的可靠運行。
氨逃逸在線分析系統
氨逃逸在線分析系統是天禹智控自主研發新型在線監測系統，該產品基于可調諧激光吸收光譜技術（TDLAS）的原理，可測量NH3、H2S、HCL、HF等氣體濃度。預處理系統采用熱濕法設計，該系統具有靈敏度高、響應速度快、不受背景氣體干擾、非接觸式光學測量等特點，為實時準確地反映逃逸氨的變化提供了可靠保證。
